LUFTFILTER (Außer für GSX750S)

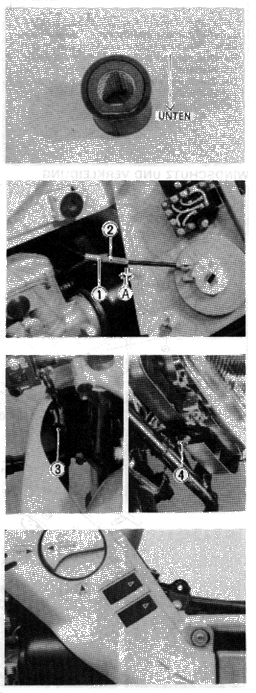

VORSICHT:Beim Einbauen das Filterelement mit der flachen Oberfläche nach unten weisend richtig einsetzen, wie in der Abbildung gezeigt.

CHOKEHEBEL Einstellung des Chokeseilzugs: Die Kontermutter (1) lösen. Den Seilzugdurchhang (A) durch Hinein- oder Herausdrehen des Einstellers (2) auf den richtigen Durchhang einstellen. Nach dem Einstellen des Durchhangs die Kontermutter anziehen.Sollwert (A) 0,5 - 1,0 mm

SCHEINWERFER Scheinwerferstrahl-Horizontaleinstellung: Den Knopf (3) nach rechts oder links drehen. Scheinwerferstrahl-Vertikaleinstellung: Die untere Paßschraube (4) des Scheinwerferge- häuses lösen und das Scheinwerfergehäuse je nach Bedarf nach oben oder unten bewegen.

SCHALTER FÜR SONDERZUBEHÖR An der linken Rahmenabdeckung befinden sich zwei Schalter für elektrische Sonderzubehörartikel. Beim Einbauen elektrischer Sonderzubehörteile die folgende Anweisung genau befolgen.

MAXIMALE LEISTUNGSAUFNAHME BEI TAGE (OHNE SCHEINWERFER) Unter 60 W BEI NACHT (MIT SCHEINWERFER) Unter 12 W

VORSICHT:

Wenn die Gesamtkapazität der elektrischen Sonderzubehörartiket über dem oben genannten Grenzwert liegt, wird die Batterie schnell leer und bedarf häufigen Nachladens. Die Zuleitung eines elektrischen Sonderzubehörartikels wie in der Abbildung gezeigt richtig anschließen.
